百級潔凈層流傳遞窗

百級潔凈層流傳遞窗介紹：

百級潔凈層流傳遞窗是一種潔凈室的輔助設備，主要用于潔凈區和非潔凈區之間，潔凈區與非潔凈區之間小件物品的傳遞。百級潔凈層流傳遞窗以減少潔凈室的開門次數，使?jié)崈羰业奈廴窘档偷阶畹统潭取鬟f窗內安裝有紫外燈，物品經紫外線照射消毒后進入潔凈區。一方面起到氣閘的作用，不讓高級別的潔凈室中高壓被泄漏，另一方面再傳遞過程中實現自凈效果，以確保進入潔凈區的物品的自身潔凈，減少物件帶來的交叉污染。

百級潔凈層流傳遞窗性能基本要求：

1.百級潔凈層流傳遞窗內的潔凈度要求：A級；

2.內外雙層殼體，內部四周圓弧處理，保證無縫隙連接；

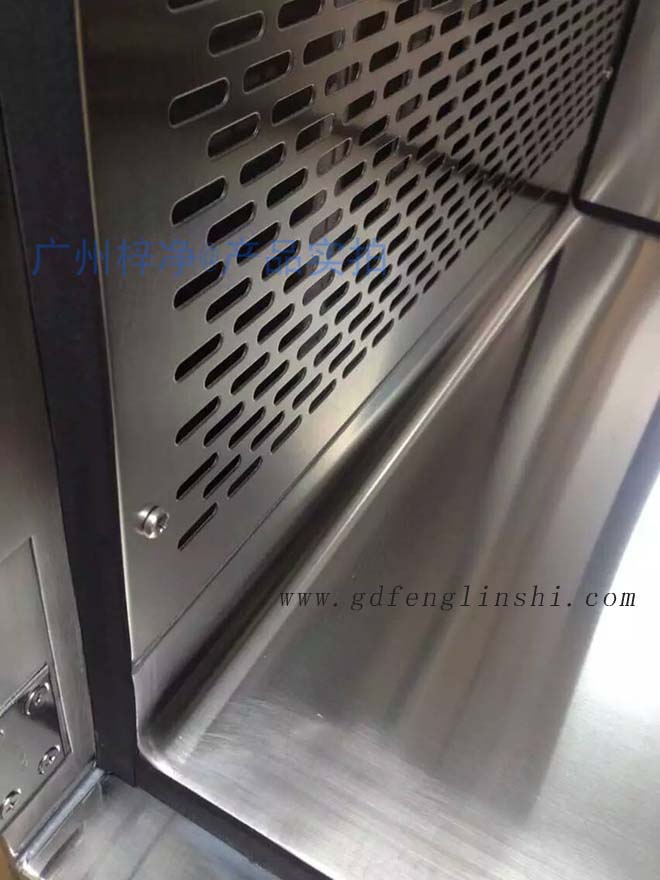

3.采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋；

4.過濾器：初效顧慮器采用G4，高效過濾器采用H14;

5.風速：經過高效過濾器后出風風速控制在0.36-0.54m/s(在高效出風均流板下放150mm處測試)；

6.壓差功能：顯示過濾器壓差（量程高效0-500Pa/中效0-250Pa）,精度±5Pa;

7.控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖；設置紫外線燈，設計單獨開關；

8.在傳遞窗下部設置檢修口，用于風機的維修；

9.噪聲：傳遞窗正常運行時噪聲＜65db;

10.高效出風均流板:采用304不銹鋼網板。

百級潔凈層流傳遞窗安裝與使用環境：

傳遞窗應安裝在非潔凈區（培養室）與潔凈區（潔凈走廊）之間。

非潔凈區溫度應為18℃～27℃；相對濕度應為40%～80%。

工作電源：AC （220±22）V。

紫外燈管功率。

紫外燈管應正常，無損壞，匹配，緊密連接。

傳遞窗側門墊圈應配套、密合、完好。

傳遞窗內部與紫外燈管表面應清潔，表面無塵土。

傳遞窗內表面材質應為不銹鋼，平整光潔耐磨。

是否有相同型號規格的紫外燈管備用。

百級潔凈層流傳遞窗材質要求：

1、層流傳遞窗的內外表面及框架均為304不銹鋼冷軋板，板材厚度≥1.5mm，表面進行拋光處理，表面光潔度應不低于RA1.2；
2、層流傳遞窗的框架均為304不銹鋼，厚度≥1.2mm，表面進行拋光處理，表面光潔度應不低于RA1.2；
3、層流傳遞窗的可視窗采用鋼化玻璃，鋼化玻璃的厚度≥8mm；
4、圓角：采用304不銹鋼，厚度≥1.2mm，表面拋光處理后的光潔度應不低于RA1.2；
5、高效過濾器框架采用鋁合金；
6、高效過濾器出風面均流板采用304不銹鋼網板，板材厚度≥1.0mm，不得有毛刺。

百級潔凈層流傳遞窗技術參數：

W600xD470xH1000mm
400x400x400mm
230x180x90mm

風速(m/s)：0.45±20%
潔凈等級：A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率（KW）：0.2

W700xD570xH1100mm
500x500x500mm
330x280x90mm

風速(m/s)：0.45±20%
潔凈等級：A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率（KW）：0.3

W800xD670xH1200mm
600x600x600mm
430x380x90mm

風速(m/s)：0.45±20%
潔凈等級：A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率（KW）：0.4

W1000xD870xH1400mm
800x800x800mm
630x580x90mm

風速(m/s)：0.45±20%
潔凈等級：A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率（KW）：0.6

注：百級潔凈層流傳遞窗可按用戶要求定制！
